QGX系列不銹鋼缸體微型氣缸

該系列氣缸缸徑Φ16～Φ40，有無緩沖氣缸和有緩沖氣缸兩種，兩種氣缸的外形尺寸、安裝方式完全相同。

圖形符號：

結構特點：
1.氣缸缸體采用日本京都精管株式會社高精度不銹鋼管。
2.活塞桿表面選用預先滾壓硬化處理，經鍍硬鉻、精磨處理，有良好的防銹、耐磨等特性。
3.密封件選用德國派克漢尼汾產品，可在無給油潤滑情況下工作，起動壓力低，壽命長。
4.可內置磁環，磁性開關配置D-C73。

型號選擇：
QGX 2 Nn 25 × 100 A LB Y DX R
QGX-不銹鋼微型氣缸
2-派生氣缸代號：2=雙活塞桿。無省略
Nn -內置磁環：N=內置磁環；n=磁性開關數量。無省略
25-氣缸內徑
100-氣缸行程
A -緩沖：A=無緩沖；B=可調緩沖 （其中φ16為兩端橡膠緩沖）
LB -安裝方式：SD=基本型；LB=軸向底座；FA=前法蘭；FB=后法蘭；
CA=單耳座；TA=前端軸銷座；TB=后端軸銷座
Y -連接件：Y=雙肘節；I=單肘節；LBN=U型腳架
DX -導向裝置：DX=有導向裝置。無省略
R -耐熱型：R=采用氟橡膠密封件，高耐溫200度 省略=一般橡膠密封件

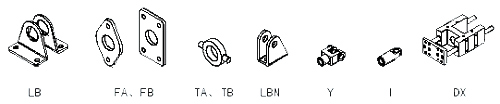

連接方式：

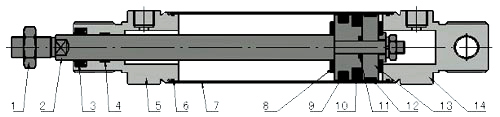

結構簡圖：
